紅外顯微鏡應用 |探尋蛛絲馬跡,護航電子電器

來源:www.utbqd.cn 時間:2020-09-18

從電子手表到電腦再到各類移動通信產品,我們不難發現電子電器產品已經和我們的生活息息相關了。而我們消費者對產品質量越來越高的要求,使得各個生產廠家不得不嚴格把控產品質量,對產品或生產過程中出現的異物甚至異常顏色進行分析,進而確定來源,優化產...

導讀

電子手表到電腦再到各類移動通信產品,我們不難發現電子電器產品已經和我們的生活息息相關了。而我們消費者對產品質量越來越高的要求,使得各個生產廠家不得不嚴格把控產品質量,對產品或生產過程中出現的異物甚至異常顏色進行分析,進而確定來源,優化產品質量。異物分析也是失效分析的一種,通過分析和驗證,找出失效的原因,挖掘出失效的機理。微小異物的尋根探源,在提高產品質量、技術開發和改進、產品修復及仲裁失效事故等方面具有很強的實際意義。

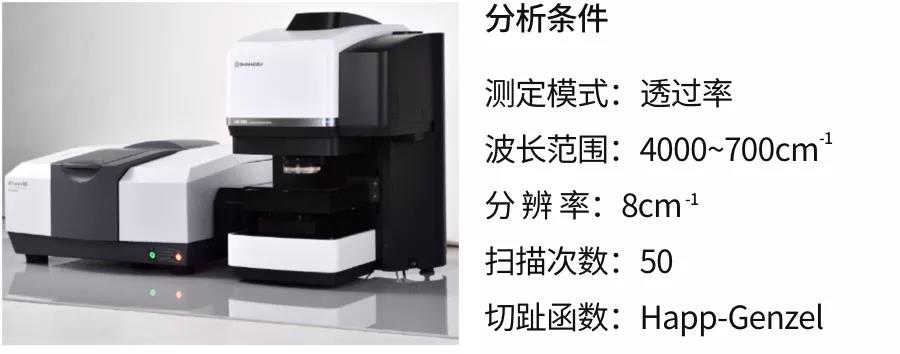

對于異物或異色的分析,由于待分析的異物樣品較小,顯微紅外法的優勢得以體現。紅外顯微鏡是用光學顯微鏡觀察微小樣品,再把紅外光路引入到顯微鏡中,調節可變光闌的大小,選擇測試樣品中的某一微區,紅外光聚焦后,進行紅外分析。島津紅外顯微鏡AIM-9000,可實現330倍連續放大,大范圍廣角相機快速尋找異物點,自動識別異物位置,同時能做到異物光譜自動分析、自動對焦,在測量的同時觀測測量位置,確保異物點測量位置零偏移。

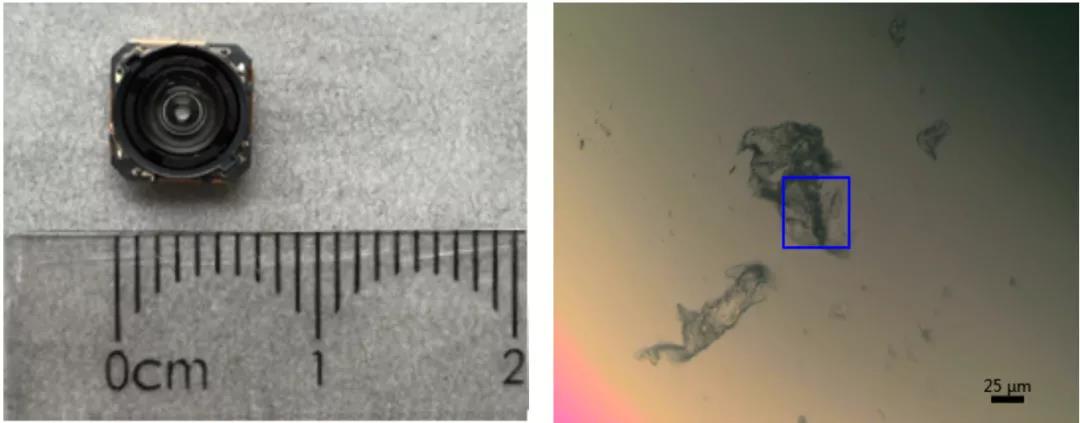

樣品1:手機鏡頭上的白色異物。

將異物取出,放在金剛石池中壓制后,置于紅外顯微鏡下,透過法測試。

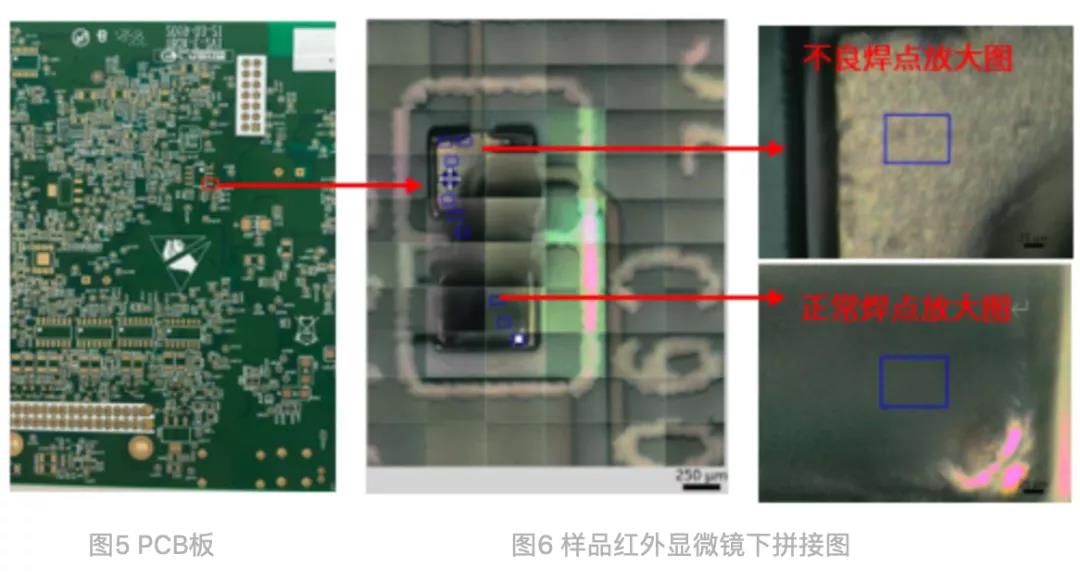

樣品2:PCB板焊錫位置異物。無需前處理,樣品直接放置在紅外顯微鏡下,反射法測試。




上圖中,黑色譜圖為焊錫不良處的紅外譜圖,紅色譜圖為IRON NAPHTHENATE(環烷酸鐵鹽)的標準紅外譜圖,兩圖在多處出峰位置一致,推斷樣品中含有環烷酸類物質。

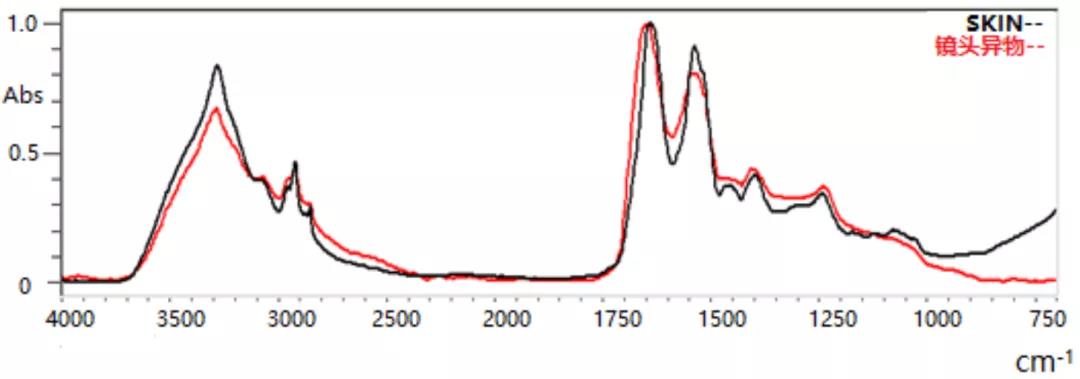

經譜圖檢索顯示,異物分別為SKIN(皮屑)和IRON NAPHTHENATE(環烷酸鐵鹽)。皮屑,可能是人員操作過程中引入,而環烷酸類物質,可能為鍍層過程中使用的清洗劑殘留。異物結果,快速指向問題環節。


 結語

在電子電氣行業,生產工藝流程復雜,使用的物料眾多,操作流水線上的微小疏漏,都會(huì )導致產品中出現不明異物。這不僅影響產品外觀、產品質量,甚至會(huì )導致生產停滯,以至于給企業帶來不可估量的經濟損失。島津的紅外顯微鏡AIM-9000配置的大視野相機,可以幫助我們搜羅異物的蛛絲馬跡,迅速定位目標;高靈敏度的MCT檢測器,幫助我們定性分析異物類型,快速指向來源。
